矿用气动管路辅助安装车

- 产品介绍 -

PRODUCT INTRODUCE

产品名称：矿用气动管路辅助安装车

产品型号：CGQZ1.7/5.7

生产厂家：石家庄祥煤机电科技有限公司

  矿用气动管路辅助安装车，主要用于煤矿上瓦斯抽放管，水管及高压风管的安装，可应用于直径110至850毫米的管路抓举安装作业，设备行走状态，长4700毫米，宽1100毫米，高1850毫米，具有体积小效率高操纵方便等优点。安装车功能包含动作抓，动作抬，动作举，动作靠等操作，抓举滑台纵向移动量达600毫米，主臂可平行180度旋转，爪头可纵向360度旋转，安装车动力来源于巷道高压风管，经气转液系统转换后，驱动液压马达行驶，无需接电，高低速双档位行驶，低速每分钟20至25米，高速每分钟25至35米，采用履带式行走机构，可在20度陡坡行驶，安装车抓重可达1500千克，最大起升高度3700至6500毫米，安装车配置站人平台，可升降可整机拆卸，方便工人安装使用。车辆连接巷道风管，打开风管进气阀，操纵车辆高低速行走，安全行驶至安装位置，操纵支腿阀组，四个支腿油缸伸出至地面位置，使车辆稳固，主臂爪头下降抓取安装管路，爪头内设置橡胶块避免损伤管路，再进行升抬举到达预定安装管路高度，操纵阀组控制爪头旋转和滑台前后移动，实现同轴度调节和法兰对接工作，通过爪子内部滚轮进行安装校对，使安装管路法兰孔同心，固定安装的管路。管路安装后，操纵阀组使爪头打开，并收回二级伸缩臂，爪头合拢旋转主臂至行走状态，最后收回稳固支腿，操纵车辆行走到下一安装位置再执行安装工作。该机具有安全防爆、扭矩大、维修方便等特点。

主要适用于：探水孔、瓦斯排放孔、地质构造孔、煤层注水孔。

咨询热线：18931872538

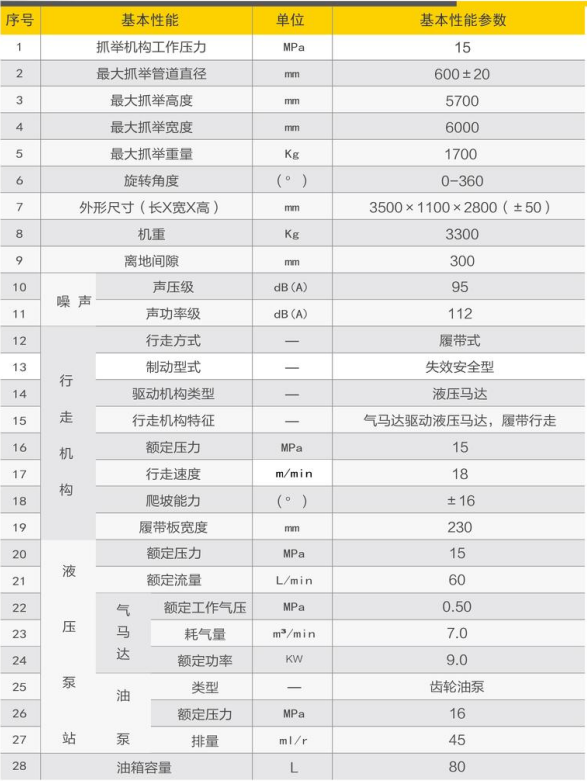

- 性能参数 -

PRODUCT FEATURES
