气动架柱式钻机的工作原理

  气动架柱式钻机具有安全防爆、转矩大、转速高、体积小、重量轻、结构简单、拆装方便等优点，拆开后各部件小于50千克。气动架柱钻机主机回转具有正反转功能，可轻松钻机和推出钻具；进给采用独立马达，给进力大，故障率低；通过控制进气量，可以调节回转速度和给进速度。该系列钻机可以配套使用高效螺旋钻杆和地质钻杆，广泛应用于煤矿探水、注水、探排瓦斯、泄放压力孔、巷道帮锚杆孔等的钻孔施工。

  气动架柱式钻机具有安 全防爆、转矩大、转速高、体积小、重量轻、结构简单、拆装方便等优点，拆开后各部件小于50千克。

  气动架柱式钻机的工作原理

  以压缩空气为动力通过回转马达换向阀控制回转马达的回转及换向压缩空气驱动齿轮马达旋转经两级减速后驱动主轴旋转进而带动钻具工作通过支撑气缸换向阀控制气缸的顶紧及松开通过进给马达换向阀控制钻机的前进及后退。

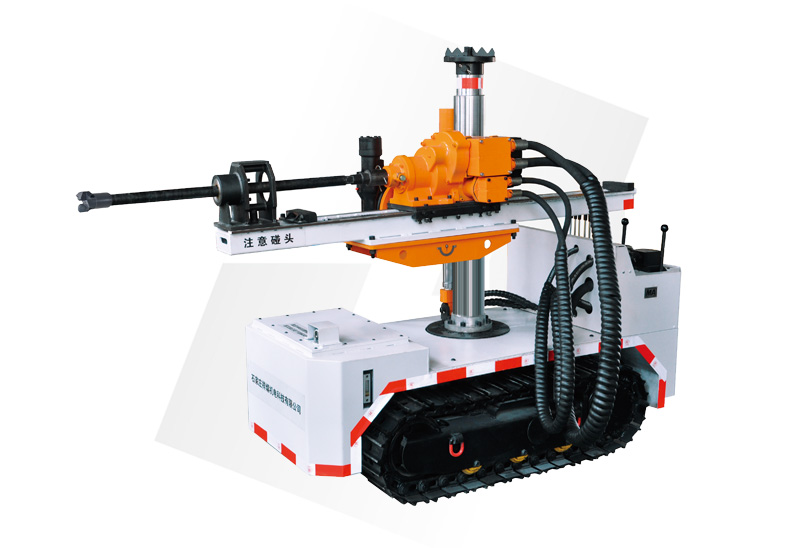

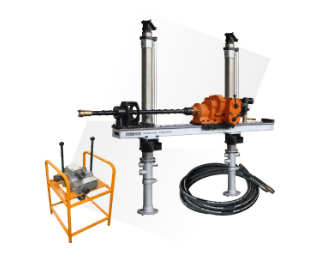

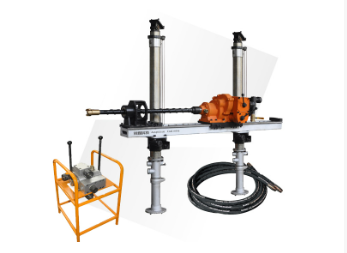

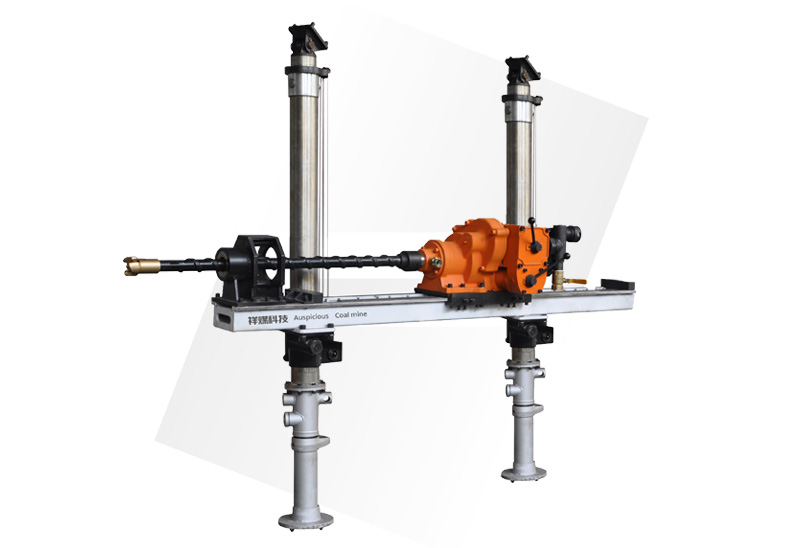

气动架柱式钻机的结构

  本机由主机和支撑机构两部分组成

  1.主机由回转马达和进给机构组成

  (1)回转马达由马达、齿轮箱、换向阀等部件组成。换向阀控制马达的开启及换向压缩空气通过换向阀带动马达齿轮及主轴转动从而带动钻具转动。

  (2)进给机构由进给马达、换向阀、齿条和导轨等部件组成通过换向阀控制进给马达带动主动齿轮在齿条上传动从而带动回转马达前进及后退达到钻进的目的。

  2.支撑机构由两个气缸、四零零零八六零五三七气缸连接管、气缸换向阀及副支撑组成。高压空气通过换向阀来控制气缸的升降达到顶紧顶板稳定钻机的目的副支撑通过调节角度来起到辅助支撑钻机的作用。

 1、施工期间，应对支护的工作状态进行定期和不定期查看。在不良地质地段?应由专人每班查看。

  2、暂停施工时，应将支护直抵开挖面。

  3、锚杆简便台架应安顿应稳妥。

  4、工作中如发生风、水、输料管路阻塞或爆裂时，有必要依次停止风、水、料的输送。

  5、对锚杆支护体系的监控量测中发现支护体系变形、开裂等险情时，应采纳补救措施。当险情危殆时，应将人员撤出危险区。

  6、若已锚地段有较大变形或锚杆失效，立即在该地段增设加强锚杆，长度不小于原锚杆长度1.5倍。

注浆锚杆质量操控及检验

  1、锚杆装置答应误差应契合下列规则

  (1）锚杆孔的孔径应契合规划请求。

  (2）锚杆孔的深度应大于锚杆长度的250px。

  (3）锚杆孔距答应误差为±375px。

  (4）锚杆刺进长度不得小于规划长度的95%。

  2、锚杆孔的方向应契合规划请求

  锚杆垫板应与基面密贴，锚杆应平直、无损伤，外表无裂纹、油污、颗粒状或片状锈蚀。

  3、质量操控

  有必要进行岗前训练。

  让操作者了解留意施作程序及规范。

  开工前有必要仔细进行交底。

  有必要制作锚杆布置图，严格操控其方位。

  操控砂浆的水灰比。

  操控注浆压力和进浆量。
